1.優點? ? ? ? ? ? ?【TC Wafer】

?溫度范圍較廣，熱電偶測溫電路選用不同類型的熱電偶，檢測范圍可達-200到+2500，適用大部分實際溫度范圍。

?經久耐用，熱電偶是耐用器件，抗振動沖擊性價比高，適用危險惡劣的環境。

?響應快，因為熱電偶體積小，熱容量小，熱電偶對溫度的反應速度比較快，特別是在熱點裸露的情況之下。熱電偶可以在數百毫秒內對溫度變化做出響應。

?無自身發熱，因為熱電偶無需激勵電源，并不會自發熱，不會因為自發熱而引起測量偏差。

2.缺點? ? ? ? ??【TC Wafer】

?信號調理電路復雜，將熱電偶的直接輸出電壓轉化成可以用的溫度讀數，需要進行大量的信號調理。一旦處理不當，便會引入誤差，造成測量精度降低。

?精度低，除開因為構成熱電偶的金屬本身特點導致的熱電偶內部固有不可預測性外，熱電偶測量精度還依賴冷端溫度的測量精度，因此熱電偶的測量精度一般在1到2。

?抗噪性能差，因為熱電偶直接輸出電壓信號量級較小，當測量條件附近存有雜散電場或磁場時，可能會造成問題，根據使用環境的要求，可能還需要采取適當?shù)陌踩雷o措施。

?易受腐蝕，因為熱電偶由兩種不同的金屬構成，在一些工況，長期使用造成腐蝕，所以根據使用條件的不同，可能還需要安全措施。

3.電路設計的難點? ? ? ?【TC Wafer】

?電壓信號太弱，最常見的熱電偶類型有J型，K型，T型，在室溫下其靈敏度分別分

，這類微弱的信號在送入ADC之前需要進行較高增益的信號放大（通常需要100倍左右）。與此同時，因為信號這樣薄弱，為避免被噪聲淹沒，一般采用低通濾波和差分輸入放大的放大器來對信號進行處理。

?參考接合點溫度補償，要獲得測量端的絕對溫度讀數，需對冷端溫度進行測量。冷端溫度測量一般采用另一種能夠輸出絕對溫度的傳感器，如熱電阻、熱敏電阻、集成測溫IC等，以冷端測溫結果來對熱電偶的測溫結果進行補償。

?非線性校正，熱電偶的輸出結果在非線性很嚴重，在不一樣的溫度下靈敏度有很大差異，典型熱電偶的溫度特性曲線，在實際使用中需對輸出結果進行非線性校正。常見的非線性校正的方法有：模擬電路補償、分段線性化、查表、高階擬合等。

?

?

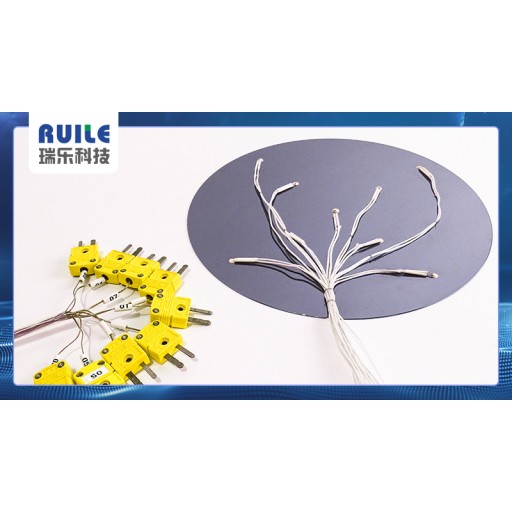

廣東瑞樂科技專注于高精度溫測、溫控設備的生產和研發定做，為半導體行業提供科學的國產解決方法，更多有關TC Wafer?晶圓測溫系統資訊請關注瑞樂官網。
